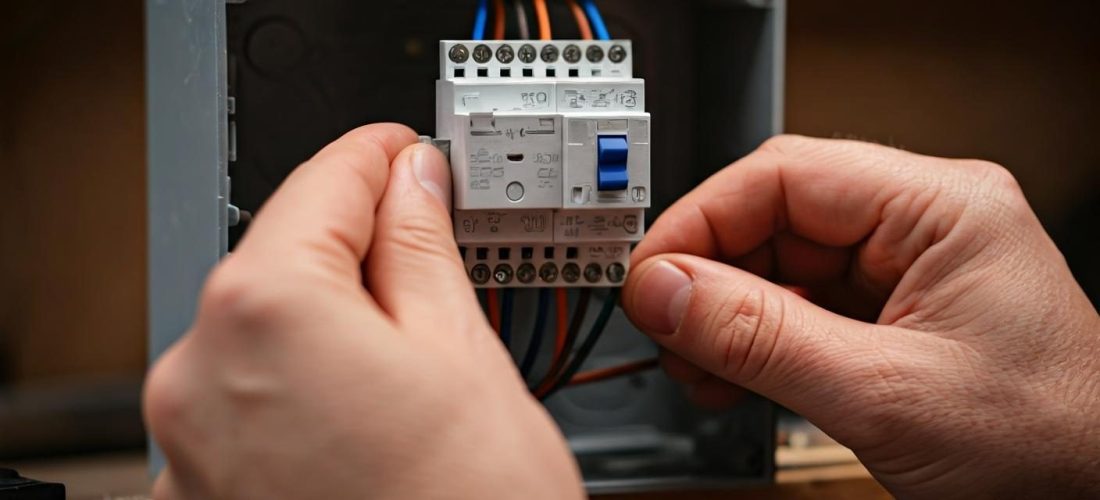

“Télérupteur: brancher sur 0 ou sur 1 ?” La question revient souvent quand on se retrouve face à un module neuf au tableau. J’ai eu la même hésitation sur mes premiers chantiers. La vérité est simple et rassurante : le “0/1” n’est pas un choix de borne où raccorder les fils, mais l’indication de l’état ou du levier de test. Le câblage s’effectue sur des repères normalisés, et c’est là que tout se joue.
Télérupteur: brancher sur 0 ou sur 1 ? Le marquage qui prête à confusion
Le “0/1” imprimé sur la façade correspond à un statut (ou à une manette de forçage) : 0 = ouvert, 1 = fermé. Il ne s’agit pas de points de raccordement. Les borniers utiles au câblage sont numérotés et parfois accompagnés de lettres.
Sur les modèles modulaires, on distingue presque toujours la bobine (lettres) et le contact de puissance (chiffres). Un doute ? Le schéma sérigraphié sur le côté du module est votre meilleur allié, avant la notice.
Repères essentiels d’un télérupteur à connaître avant d’outiller
La plupart des fabricants gardent une logique commune. Le contact d’éclairage possède une entrée et une sortie, tandis que la commande passe par la bobine.
- Entrée du contact d’éclairage : souvent repérée “1”. On y amène la phase venant de la protection.
- Sortie vers le point lumineux : souvent repérée “2”. C’est le “retour lampe”. La borne 2 part vers l’éclairage.
- Bobine de commande : deux repères dédiés, borne A1 et borne A2, à alimenter selon le schéma du constructeur.
Sur certains modèles, la borne d’entrée est notée “L” et la sortie “⟶” ou “2”. Peu importe l’esthétique, l’idée reste la même : l’entrée reçoit la borne 1, la sortie actionne la charge. La bobine commande l’ensemble, d’où le clic caractéristique.
Deux manières de câbler : montage “3 fils” et “4 fils”
En habitat, on rencontre surtout deux variantes. Elles offrent le même service, mais la topologie diffère au niveau des poussoirs.
| Montage | Principe | Quand l’utiliser |
|---|---|---|
| schéma 3 fils | Les poussoirs envoient la phase sur la bobine (A1), l’autre borne de bobine va au neutre. | Solution la plus répandue en logement, simple à dépanner. |
| schéma 4 fils | Les poussoirs amènent l’autre pôle à la bobine (selon constructeur). Utile avec poussoirs lumineux. | Pratique en rénovation quand le neutre est présent dans les boîtes de poussoir. |
Dans les deux cas : l’alimentation du point lumineux transite par le contact de puissance, généralement noté contact NO (normalement ouvert). Le neutre de la lampe se raccorde directement au tableau ou à un domino de dérivation, jamais en série avec la bobine.
Pas à pas sécurisé : câbler sans hésiter
Un télérupteur se monte sans stress avec une méthode carrée. Je partage la procédure que j’applique sur opérations résidentielles et petits tertiaires.
Préparation et mise en sécurité
- Ouvrir le général, verrouiller si possible, et afficher un carton “circuit en travaux”.
- Vérifier l’absence de tension au multimètre sur phase/neutre et phase/terre.
- Préparer les conducteurs : 1,5 mm² pour l’éclairage, 2,5 mm² si la ligne le requiert. Bleu pour le neutre, rouge/marron/noir pour phase, autre couleur pour le retour lampe.
Fixation et raccordements
- Clipser le module sur le rail DIN du tableau.
- Depuis le disjoncteur d’éclairage, amener la phase sur l’entrée du contact (étiquette “1”, “L” ou symbole d’entrée).
- Raccorder la sortie du contact vers le conducteur de la lampe (retour, souvent violet/orange) sur la borne 2.
- Relier la bobine : un côté sur A1, l’autre sur A2, conformément au schéma. En commande secteur, on parle souvent de commande 230 V.
Raccord des poussoirs
- Schéma 3 fils : phase vers poussoirs, retour commun poussoirs vers A1. A2 au neutre.
- Schéma 4 fils : selon la notice, phase ou neutre commun aux poussoirs, retour poussoirs vers A1, l’autre pôle vers A2.
Astuce pratique : si vous devez ajouter un point de commande, ce guide sur le tirage horizontal peut vous économiser des saignées murales : passer un câble horizontal dans une cloison en placo.
Essais et finitions
- Remettre sous tension, appuyer sur chaque poussoir. Le clic doit être net, la lampe stable.
- Étiqueter le circuit et consigner un schéma dans le tableau. Un futur vous dira merci.
- Serrer au couple indiqué par le fabricant. Les échauffements viennent souvent d’un serrage approximatif.
Normes, sécurité et bonnes pratiques qui font la différence
Référentiel à avoir en tête : la norme NF C 15‑100. Elle impose des sections adaptées, une protection surintensité dédiée, un dispositif différentiel, et la continuité de la terre.
- En amont du circuit éclairage, prévoir un disjoncteur différentiel 30 mA adapté.
- Respecter les couleurs des conducteurs pour faciliter contrôle et dépannage.
- Éviter les poussoirs lumineux si votre télérupteur n’est pas compatible, ou ajouter un kit anti-lampe fantôme pour LED.
- Privilégier des bornes à ressort de qualité ou des WAGO, surtout en dérivation.
Pour le contrôle, un multimètre est indispensable. Si son usage vous intimide, ce tutoriel appliqué aux prises de remorque détaillent les gestes de base de mesure : tester une prise au multimètre.
Dépanner sans se perdre : symptômes typiques et pistes rapides
Le télérupteur claque, la lampe reste éteinte
- Retour lampe mal câblé sur le contact de puissance : la phase entre bien, mais rien ne ressort.
- Neutre absent côté luminaire, surtout en rénovation avec boîtes de dérivation cachées.
- Source lumineuse défectueuse ou limite d’intensité dépassée par un bloc LED.
Rien ne se passe, pas de clic
- Poussoirs non alimentés, boucle interrompue entre poussoirs et A1.
- Bobine mal raccordée (A1/A2 inversés n’est pas un problème, l’absence d’un pôle si).
- Erreur de tension de bobine sur matériel spécifique (12/24 V au lieu de 230 V, par exemple).
Lumière qui clignote ou reste faiblement allumée
- Poussoir lumineux qui laisse passer un courant de fuite. Installer un anti-parasite adapté aux LED.
- Bornes mal serrées, oxydation en boîte : la micro-étincelle entretient le scintillement.
Choisir le bon appareil, au-delà du prix affiché
Les télérupteurs électromécaniques sont increvables et conviennent à la majorité des pièces. Les versions électroniques sont silencieuses, idéales pour chambres et bureaux. En zone humide, les bipolaires isolent phase et neutre sur la coupure, apportant un surcroît de sécurité.
- Calibre de contact : 10 A suffisent généralement pour l’éclairage. Prévoir marge pour spots nombreux ou drivers LED.
- Tension de bobine : 230 V en domestique. Les locaux techniques peuvent exiger 24 V via transfo.
- Fonctions annexes : repérage lumineux, borne pour poussoirs LED, ou interface domotique.
Si vous travaillez en TBTS pour zones sensibles, pensez au transformateur adéquat. Une logique de bornes bien comprise est la clé, comme détaillé dans ce guide d’un autre montage : schéma de branchement d’un transfo 220 V vers 24 V.
Retour d’expérience : erreurs fréquentes vues sur chantier
La confusion “0/1” revient souvent lors d’un remplacement express. J’ai aussi croisé des sorties d’éclairage raccordées sur A1 par erreur : le clic est là, mais la lampe ne voit jamais la phase. Autre piège : les poussoirs lumineux sur un télérupteur non prévu, qui génèrent une veilleuse permanente dans un couloir.
Je recommande de dessiner le schéma à main levée avant d’ouvrir une boîte. Dans un pavillon années 80, un croquis m’a évité de chercher la dérivation du retour lampe pendant une heure. Un stylo sauve des kilomètres de pas.
Impacts environnementaux et confort d’usage
Un télérupteur bien câblé autorise des stratégies sobres : extinction centralisée, découpage par zones, et usage facilité des LED à faible puissance. La commande depuis plusieurs points limite les va-et-vient filaires, autant de cuivre économisé en rénovation. Les versions électroniques réduisent les nuisances sonores, appréciables la nuit.
Couplé à des détecteurs dans les circulations, l’éclairage ne brûle plus à vide. À la clé : moins d’énergie, moins de CO₂ indirect. De petits gestes techniques, des effets bien réels.
Aller plus loin : télérupteur connecté et scénarios utiles
Certains modèles s’intègrent aux écosystèmes domotiques. Pilotage depuis smartphone, minuterie, simulation de présence. Je privilégie ceux qui gardent une commande locale par poussoirs standards : en cas de panne réseau, le quotidien ne s’arrête pas.
- Programmation d’extinction automatique dans les zones de passage.
- Verrouillage nocturne pour éviter les allumages accidentels chez l’enfant.
- Compteurs d’usage pour repérer les dérives de consommation.
Le bon réflexe synthèse : où brancher quoi, sans se tromper
- Ne pas chercher une borne “0” ou “1” pour les fils : ce marquage n’est pas un bornier.
- Amener la phase sur l’entrée du contact, ressortir vers la lampe.
- Raccorder la bobine en A1/A2 selon le schéma. Les boutons poussoirs n’acheminent qu’un signal de commande.
- Respecter la norme, les couleurs, et documenter l’installation.
À vérifier avant de refermer le tableau
- Chaque conducteur est-il bien identifié et serré ?
- Les poussoirs commandent-ils tous la lampe, sans scintillement ?
- Le calibre du disjoncteur et la section des fils sont-ils cohérents ?
- Le schéma de câblage est-il consigné dans le couvercle du tableau ?
Si un doute persiste, faites contrôler votre montage par un pro. Un regard extérieur coûte moins cher qu’un échauffement invisible derrière un plastron. Une fois la logique des bornes maîtrisée, “Télérupteur: brancher sur 0 ou sur 1 ?” devient une fausse question : tout se joue sur 1, 2, A1, A2 et le respect des règles de l’art.
