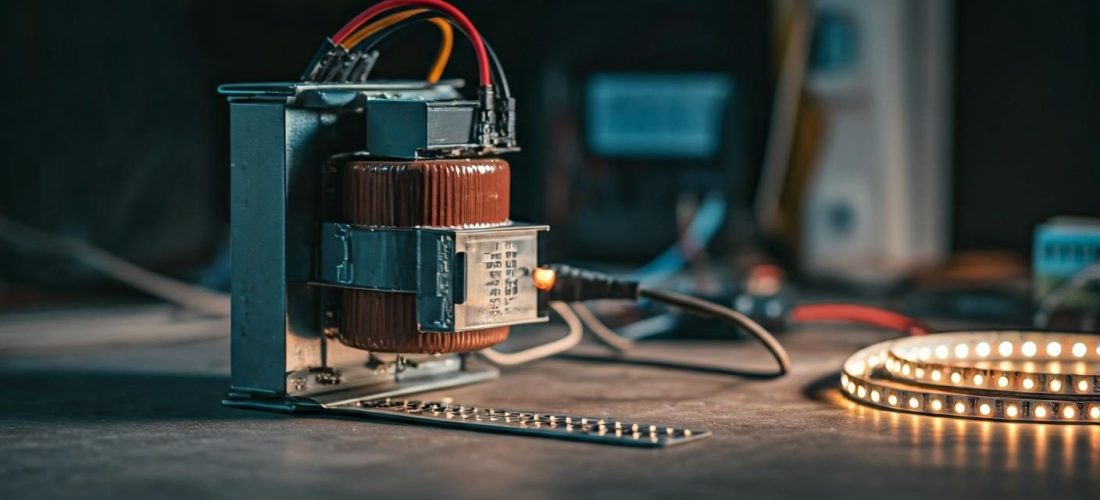

Vous installez des rubans LED, une électrovanne d’arrosage ou un automate basse tension ? Un Transformateur 220V vers 24V convertit le réseau domestique en énergie sûre pour ces usages. Ce guide propose une méthode claire pour un branchement fiable, avec retours d’expérience, repères visuels et conseils de sécurité qui font gagner du temps autant que de la sérénité.
Comprendre le rôle et les variantes d’un abaisseur 230 V → 24 V
Le terme « transformateur » recouvre deux familles. Le modèle ferromagnétique délivre du 24 VAC, idéal pour sonnettes, vannes d’irrigation ou relais. L’alimentation à découpage fournit du 24 VDC stabilisé, plus adaptée aux LED et appareils électroniques sensibles.
Cette nuance change tout au moment du câblage. Un bandeau LED 24 V réclame du courant continu, une gâche électrique tolère souvent l’alternatif. Vérifiez l’étiquette du matériel à alimenter avant l’achat : « 24 V AC », « 24 V DC » ou les deux.
Les usages typiques
- Éclairage architectural, rubans et projecteurs 24 V continu.
- Automatisme portail, capteurs, petits automates en courant continu.
- Électrovannes de jardin, sonnettes, carillons en 24 V alternatif.
Schéma de branchement pas à pas d’un Transformateur 220V vers 24V
Un raccordement propre distingue clairement l’amont secteur et l’aval basse tension. Le schéma de câblage ci‑dessous résume les liaisons essentielles, puis chaque étape est détaillée.
RÉSEAU 230 V~ TRANSFO / ALIM 24 V CHARGE 24 V Phase (marron) ──┐ ┌─ [L] [N] [PE] ──┐ ┌── (+) (−) ──┐ Neutre (bleu) ──┼──────┤ │ ├───────────┤ Appareil 24 V │ Terre (vert/jaune) ──────┤ │ ├── PE └───────────────┘ Disjoncteur 2–10 A ─────┘ Sortie 24 V +/− Fusible en aval 24 V (selon charge)
Étape 1 — côté 230 V
Coupez l’alimentation au tableau et vérifiez l’absence de tension. Raccordez la phase sur la borne « L » et le neutre sur « N ». Reliez la terre (PE) si l’appareil le prévoit. La protection amont se règle selon la notice du fabricant et la section de câble.
Pour la sécurité des personnes, un disjoncteur différentiel 30 mA protège l’ensemble du circuit. Sa présence n’empêche pas d’ajouter un petit disjoncteur ou fusible adapté au courant nominal de l’alimentation.
Étape 2 — côté 24 V
Identifiez la nature de la sortie : « +V / −V » indique du continu, « 24 VAC » de l’alternatif. Respectez la polarité +/− si votre chargement l’exige, en particulier pour l’éclairage LED ou la domotique.
Dimensionnez la section de câble en fonction de la longueur et de l’intensité pour limiter la chute de tension. Sur quelques mètres et moins de 5 A, 1,5 mm² convient souvent ; au‑delà, 2,5 mm² apporte de la marge.
Étape 3 — vérifications
- Serrez sans excès les borniers, pas de cuivre apparent.
- Maintenez les conducteurs basse tension séparés du 230 V.
- Avant de connecter la charge, mesurez la sortie au multimètre.
Choisir la bonne puissance et la technologie adaptée
On parle de puissance en VA pour un transformateur alternatif et en watts pour une alimentation continue. Additionnez la puissance de toutes les charges, puis ajoutez une marge de 20 à 30 % pour l’appel de courant au démarrage et les hausses de température ambiante.
Exemple concret
Un ruban LED 24 V consommant 14,4 W/m sur 8 m totalise 115 W. La marge de 30 % porte le besoin à 150 W. Choisissez une alimentation de 150–200 W pour préserver le rendement et éviter la surchauffe, surtout si l’intégration est en volume fermé.
Technologie : ferrite ou découpage ?
- Transformateur torique 24 VAC : robuste, simple, mais lourd et sans redressement.
- Alimentation à découpage : compacte, rendement élevé, sortie alimentation 24 V DC régulée pour LED et électronique.
Sur l’éclairage, privilégiez une sortie 24 V DC « constant voltage ». Pour des moteurs pas à pas ou automates, consultez la fiche technique pour l’ondulation (ripple) acceptable, la tenue aux transitoires et la protection thermique intégrée.
Montage propre dans le tableau et sur rails industriels
Les modèles modulaires se clipsent sur rail DIN 35 mm. C’est idéal pour un tableau structuré, des câbles rangés et une maintenance facile. Les versions boîtiers métalliques se vissent sur une platine, avec entretoises et circulation d’air.
Fixation et routage
- Laissez un espace libre en haut et en bas pour la ventilation.
- Regroupez les fils par fonction, étiquetez L/N/PE et +V/−V.
- Évitez les boucles inutiles et croisez à 90° les faisceaux 230 V et 24 V.
Vous faites passer la basse tension dans une cloison ? Ce tutoriel pas à pas sur le passage de câbles peut vous aider : passer un câble dans une cloison en toute propreté.
Sécurité, protections et bonnes pratiques d’entretien
La mise à la terre de la carcasse, lorsque la borne PE existe, reste incontournable. En classe II (double isolation), pas de terre ; vérifiez le symbole sur l’étiquette. Éloignez les sources de chaleur et protégez les bornes contre toute chute de vis ou de brin de cuivre.
Protections électriques
- Protection contre les surintensités côté primaire : disjoncteur adapté au calibre de l’appareil.
- Fusible temporisé en sortie 24 V pour préserver la charge.
- Parafoudre si le site est exposé ou si l’équipement est extérieur.
Côté normes, la NF C 15‑100 encadre la distribution BT, l’accessibilité des appareillages, les sections minimales et le voisinage des circuits. Les circuits TBTS (SELV) exigent un isolement renforcé et des séparations physiques selon les volumes.
Entretien léger mais régulier
- Dépoussiérez les grilles, inspectez les borniers, chassez l’oxydation.
- Surveillez la température au toucher : tiède est normal, brûlant ne l’est pas.
- Écoutez : un bourdonnement nouveau peut signaler un serrage à reprendre.
Diagnostic des pannes fréquentes et gestes utiles
Pas de 24 V à la sortie ? Mesurez d’abord l’entrée 230 V, puis la sortie à vide, puis en charge. Si la tension s’effondre à la mise sous charge, cherchez du côté d’un câble trop fin ou d’une puissance sous‑dimensionnée.
Pistes rapides
- LED qui tremblotent : alimentation trop juste ou chute de tension excessive.
- Fusible qui saute : court‑circuit aval, polarité inversée, accessoires mal isolés.
- Transfo qui chante : surcharge, vis desserrée, support qui résonne.
Pour s’exercer à la mesure sans danger, ce tutoriel vulgarisé peut servir d’entraînement : tester au multimètre des circuits simples. Les réflexes sont les mêmes : point de référence, gamme adéquate, lecture posée.
Retour d’atelier
Sur une pergola équipée de deux lignes LED, j’ai dû séparer la distribution : une première rampe tirait 6 A à 24 V, la seconde presque autant. Avec une alimentation 200 W et des départs étoilés, la tension s’est uniformisée et les micro‑clignotements ont disparu.
Cadre réglementaire et points de conformité
Au‑delà de la norme nationale, examinez l’IP de l’appareil : IP20 pour l’intérieur sec, IP65 en zone exposée. Les câbles souples H07RN‑F sont plus résistants en extérieur. Les traversées de parois se protègent par presse‑étoupes.
En local humide ou volume de salle de bains, respectez les distances et usages autorisés. Les circuits 24 V de type TBTS peuvent cohabiter avec la pièce, mais leur source ne doit pas être accessible aux doigts si le 230 V y circule.
Tableau repère : sections conseillées et longueurs indicatives
Ce tableau donne des ordres de grandeur pour une chute de tension limitée sur du 24 V continu. Adaptez selon la puissance, la température et la qualité de pose.
| Intensité (A) | Longueur aller-retour (m) | Section conseillée (mm²) | Remarques |
|---|---|---|---|
| 2 | Jusqu’à 20 | 0,75 – 1,0 | Petites charges, courtes distances |
| 5 | Jusqu’à 20 | 1,5 | Éclairage 24 V courant |
| 8 | Jusqu’à 20 | 2,5 | Bandes LED longues, moteurs légers |
| 10–12 | 10–15 | 4,0 | Distribuer en étoile pour mieux équilibrer |
Cas pratiques : LED vs électrovanne
LED 24 V
Alimentation régulée, bornes +V/−V, respect strict de la polarité et de la puissance. Câblage en parallèle, jamais en série. Répartissez les alimentations sur de longues longueurs, un point d’injection tous les 5 m limite la chute.
Électrovanne 24 VAC
Transformateur 24 VAC, sortie « COM » et « 24 VAC ». La bobine supporte mieux les variations de tension que l’électronique. Un fusible rapide protège contre les courts‑circuits des câbles enterrés.
Checklist finale avant mise sous tension
- Référence d’appareil conforme à la charge (24 V AC ou DC).
- Puissance dimensionnée avec marge confortable.
- Câbles serrés, gainés, longueur optimisée.
- Protection amont et aval en place, repérage lisible.
- Mesure de sortie, test progressif en charge.
Un mot d’expérience
Les rares pannes croisées avaient presque toujours la même origine : sous‑dimensionnement, mauvaise répartition des départs, ou mélange imprudent des faisceaux 230 V et 24 V. Un quart d’heure passé à organiser le coffret en économise des heures plus tard.
Pour un projet complexe, n’hésitez pas à solliciter un électricien. C’est le meilleur moyen d’allier performance, sobriété énergétique et sécurité sur le long terme.
