Passer un câble horizontal dans une cloison placo pose une vraie question de méthode. On cherche un résultat net, durable, et conforme aux règles, sans ravager le parement ni l’isolant. Ce guide partage une démarche pas à pas, nourrie de terrain, pour réussir l’intervention en rénovation comme en neuf, avec un œil sur l’impact environnemental du chantier.
Préparer le terrain: sécurité, lecture de la cloison et repères utiles
Avant le moindre trou, sécurisez l’espace et coupez le courant au tableau. Prendre 30 secondes pour couper l’alimentation électrique évite des sueurs froides et préserve le matériel. Quand la pièce est vide et protégée, on peut se concentrer sur le tracé.
Un bon repérage commence par un plan de passage réaliste. Où arrive le câble, où ressort-il, quelles hauteurs sont cohérentes, quels obstacles possibles derrière la plaque ? Notez tout, même les évidences. Les cinq minutes passées ici en font gagner vingt plus tard.
Les cloisons en plaques de plâtre reposent généralement sur des montants métalliques espacés d’environ 60 cm. Un isolant peut remplir la cavité. Un détecteur de réseaux aide à localiser les rails, les câbles existants, et les canalisations. Cette lecture du sous-face vous évite les trajectoires hasardeuses.
Traçage horizontal et perçage: obtenir une ligne droite propre
Le trait ne se fait pas à l’œil. Prenez un niveau laser ou un niveau à bulle et tracez votre ligne de cheminement. Alignez-la avec vos appareillages pour rester dans les zones de passage usuelles, clairement identifiables plus tard lors d’une maintenance.
Percez aux points d’entrée et de sortie à la scie cloche au diamètre des boîtes. Un chant net limite les reprises d’enduit. Privilégiez des boîtes d’encastrement à griffes adaptées au placo, profondes si vous prévoyez des connectiques multimédia ou des prises USB.
Quand la cloison est doublée d’un isolant souple, travaillez sans forcer. Le but est d’entamer le parement, pas de déchirer la laine. Gardez la perceuse bien perpendiculaire et ralentissez en fin de coupe pour éviter les éclats.
Astuce d’alignement pro
Tracez d’abord l’axe des appareillages, puis la ligne horizontale par rapport à cet axe. Vous évitez les “zig-zags” et facilitez les interventions futures en rendant le trajet prédictible.

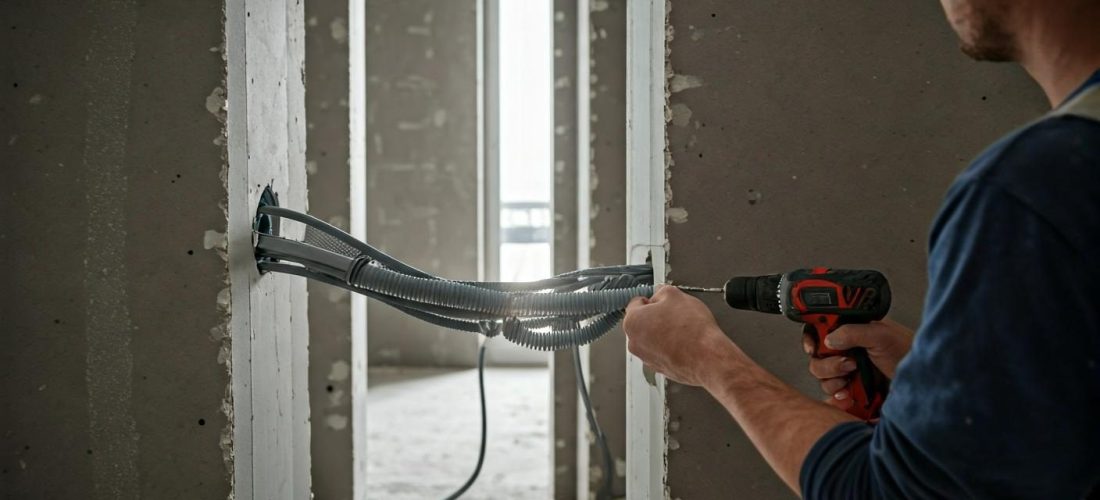

Tirer gaine et conducteurs: la méthode qui préserve l’isolant
La gaine protège les conducteurs et facilite toute évolution du réseau. Choisissez une gaine ICTA de diamètre suffisant, surtout si vous envisagez d’ajouter un second câble plus tard (données, audio, commande domotique).
- Glissez l’aiguille depuis la boîte de sortie vers l’entrée. L’aspirateur posé au bon orifice peut aider à guider l’extrémité, surtout dans une cloison isolée.
- Accrochez la gaine sur l’aiguille et tirez régulièrement, sans à-coups. Un tire-fil bien dimensionné change tout dans les passages un peu longs.
- Pour réduire les frottements, un peu de lubrifiant au talc fonctionne très bien et évite de charger l’air en solvants.
- Respectez le rayon de courbure de la gaine pour ne pas pincer les conducteurs et faciliter un futur remplacement.
- Fixez si possible la gaine aux montants par l’intérieur via des colliers type “spécial placo” pour éviter toute flèche dans le temps.
Une fois la gaine en place, tirez vos conducteurs dans le bon ordre, avec les repères de couleurs réglementaires. Laissez une généreuse longueur en attente dans chaque boîte pour des raccordements confortables.
Outils et consommables qui changent la donne
- Laser ou niveau à bulle, mètre, crayon gras pour les traits visibles au chantier, crayon fin pour les finitions.
- Perceuse à variateur, couronnes adaptées au diamètre des boîtes, scie sabre éventuelle en cas de reprise localisée.
- Détecteur multidétection (métaux, fils sous tension, ossature), gants fins, lunettes, aspirateur à filtre HEPA pour limiter la poussière.
- Gaines et conducteurs certifiés, boîtes de dérivation accessibles, dominos ou Wago adaptés, colliers, vis placo.
- Enduits prêts à l’emploi, bandes, cale à poncer, éponge humide pour éviter les nuages de poussière.
Des outils précis évitent les reprises. Mieux vaut un kit limité mais fiable qu’une panoplie imprécise qui multiplie les retouches et génère des déchets.
Règles à suivre: ce que la NF C 15‑100 impose vraiment
En logement, la norme NF C 15‑100 encadre le cheminement des canalisations. Les parcours sont lisibles: horizontaux sous plafond ou au-dessus du sol, et verticaux dans l’axe des appareillages. Les boîtes de dérivation restent accessibles, jamais dissimulées.
Dans une salle de bains, on respecte les volumes des salles d’eau et le choix des matériels adaptés à l’humidité. Anticipez le trajet pour ne pas frôler ces zones, et privilégiez des appareillages étanches quand la configuration l’exige.
Écartez vos lignes électriques des conduites d’eau, de chauffage ou de gaz, et séparez les courants faibles des courants forts. Là où le câble est exposé à un frottement, ajoutez une protection mécanique ou changez l’itinéraire.
Dernier point: dimensionnez la section à l’usage et au calibre de protection. Une prise de courant ne se traite pas comme un point lumineux, et un four encastrable ne s’alimente pas comme un chargeur USB.
Pièges classiques repérés sur chantier, et comment les éviter
Perçage sans détection préalable. Un rail, un tube ou un ancien câble peuvent se cacher derrière le BA13. La détection prend une minute et épargne les sinistres.
Trajet trop haut ou trop bas, impossible à identifier. Rester dans une logique de zones et d’axes d’appareillage garde le réseau lisible plusieurs années après.
Gaine trop juste. Un passage long avec deux virages mérite un diamètre supérieur. Vous vous remercierez le jour où il faudra faire évoluer l’installation.
Laisse trop courte dans les boîtes. Gardez au minimum une main pleine de réserve pour travailler proprement et sans traction sur les bornes.
Rebouchage d’un coup. Un enduit posé en couches fines, avec un léger ponçage intermédiaire, donne des finitions impeccables et plus durables.
Finitions, contrôles et qualité de l’air intérieur
Avant de reboucher, vérifiez que le circuit est correct. Un test de continuité sur les conducteurs et un contrôle d’absence de court-circuit évitent d’ouvrir la cloison plus tard. Au besoin, photographiez chaque étape: vos photos du cheminement serviront de plan mémoire.
Pour le rebouchage, évitez les produits inadaptés. Le MAP reste une colle de plaques, pas un enduit toutes situations, et son usage dehors pose question. Pour aller plus loin sur le sujet, cette ressource clarifie les limites et alternatives du MAP en extérieur.
Minimisez la poussière: découpez propre, poncez lentement, aspirez au fur et à mesure. Une éponge légèrement humide peut “casser” les arêtes sans en mettre partout. L’air de la pièce vous dira merci.
Trois cas vécus qui recadrent la méthode
Rénovation dans un appartement ancien
Un faux aplomb fréquent, des rails parfois bois, et des surprises derrière la plaque. Le laser révèle la dérive des murs. Le cheminement reste horizontal, mais se cale sur les appareils pour garder la lisibilité future.
Cloison neuve non fermée
C’est l’idéal: pose de gaine avec clips, contrôle du rayon des courbes, maintien parfait. Les boîtes se fixent au bon entraxe, et on ferme la plaque en limitant les découpes. Le résultat respire la propreté et la mise aux normes.
Isolant dense (fibre de bois, chanvre)
La gaine se fraye plus difficilement un passage. L’astuce: créer une petite galerie avec une tringle rigide et aspirer côté sortie. On garde le bénéfice thermique et acoustique des isolants biosourcés, sans les lacérer.
Éco-gestes et cohérence globale du projet
Choisissez des matériaux certifiés, évitez les solvants, et triez les chutes. Une gaine plus large, durable, rend l’installation évolutive: moins de déchets à long terme. Les biosourcés en cloison (paille, chanvre, cellulose) améliorent le confort.
Si la construction bas carbone vous inspire, ce guide offre un bon panorama des acteurs et des pratiques: construire en paille. Les réflexes d’une bonne électricité encastrée y trouvent naturellement leur place.
Budget, temps et organisation: repères utiles
| Temps pour 1 ligne (4 à 6 m) | 1 h 30 à 3 h selon complexité et isolant |
| Consommables (gaine, boîtes, enduit) | 20 à 40 € |
| Outillage spécifique | Location possible: 10 à 25 € la journée (laser, scie cloche) |
| Niveau de difficulté | Modéré, précision requise |
Un chantier calme, une bonne lumière et un aspirateur opérationnel valent autant que l’outillage sophistiqué. Le gain se voit à la finition.
Mémo pas-à-pas: ce qu’on fait, dans l’ordre
- Sécuriser le site et couper le courant au général.
- Lire la cloison: détecter rails, fils existants, canalisations.
- Tracer le parcours horizontal et l’axe des appareillages au laser.
- Ouvrir proprement aux points d’entrée et de sortie.
- Passer l’aiguille, puis la gaine, sans déchirer l’isolant.
- Tirer les conducteurs et garder des réserves en boîte.
- Fixer, contrôler, photographier, puis refermer et enduire en couches fines.
- Raccorder, tester, remettre sous tension prudemment.
Ce qu’on retient après quelques chantiers
La réussite tient à la préparation, à la lisibilité du cheminement et à la qualité des découpes. Un geste doux sur la perceuse, une gaine bien dimensionnée, des boîtes accessibles, et votre ligne devient un élément fiable du logement. La sobriété du geste, c’est aussi moins de reprises, moins de poussière, et un confort durable pour les occupants.
